L’oreille est probablement l’un des territoires anatomiques où quelques dixièmes de millimètre peuvent avoir une importance considérable.
Dans un volume extrêmement réduit coexistent des structures osseuses, nerveuses, vasculaires et neurosensorielles dont certaines mesurent moins d’un demi-millimètre. Pour le radiologue, l’enjeu est donc permanent : obtenir une image suffisamment précise pour identifier une anomalie, la caractériser, comprendre son retentissement potentiel et apporter au médecin ORL les informations susceptibles d’orienter sa décision thérapeutique.
À l’occasion du 164ème Cercle ORL organisé par Grand Audition, le Docteur Guillaume Poillon, neuroradiologue au sein de la Clinique de l’Oreille à Paris, a consacré son intervention aux progrès de l’imagerie haute résolution de l’oreille.
Son titre résume à lui seul l’ambition de ces nouvelles technologies : « Voir l’invisible ».
Au cœur de sa présentation : les progrès de l’IRM, mais surtout l’arrivée du scanner à comptage photonique, dont la résolution spatiale permet aujourd’hui d’explorer certaines structures anatomiques avec un niveau de détail jusqu’alors difficilement accessible avec le scanner conventionnel.
L’oreille, un défi pour l’imagerie médicale
Pour comprendre l’intérêt de cette évolution technologique, il faut commencer par revenir à l’anatomie. Comme le rappelle Guillaume Poillon, l’os temporal représente un volume d’environ 30 cm³ dans lequel se concentrent près de 150 structures anatomiques.
Certaines sont particulièrement fines : l’étrier est le plus petit os du corps humain, le tendon du muscle stapédien mesure environ 0,35 mm d’épaisseur, la corde du tympan autour de 0,4 mm, tandis que le saccule ne mesure qu’environ 1,3 mm sur son petit axe.
À cette miniaturisation anatomique s’ajoute une autre difficulté : l’oreille constitue une interface entre l’air, l’os et les liquides. Son exploration nécessite donc de conjuguer différentes performances d’imagerie.
Le scanner à comptage photonique et l’IRM sont à ce titre complémentaires. Le radiologue doit rechercher à la fois une excellente résolution spatiale, indispensable pour analyser les structures anatomiques les plus fines, et une résolution en contraste permettant notamment d’explorer les compartiments liquidiens de l’oreille interne.
L’IRM avait déjà commencé à rendre l’invisible visible
Le progrès de l’imagerie de l’oreille ne commence pas avec le scanner photonique. Depuis plusieurs années, l’IRM permet elle aussi d’accéder à des informations autrefois difficilement visualisables.
Guillaume Poillon cite notamment l’imagerie du labyrinthe membraneux, souvent associée au protocole Hydrops : grâce à certaines séquences après injection, il devient possible de mieux différencier les compartiments endolymphatique et périlymphatique de l’oreille interne.
Cette évolution contribue notamment à l’étude de l’hydrops et d’autres atteintes du labyrinthe ou de la barrière hémato-labyrinthique, en complément des explorations fonctionnelles réalisées par les médecins ORL.
Les techniques d’acquisition continuent également de progresser : acquisitions plus rapides, résolution accrue et développement de nouvelles séquences. Au sein de la Clinique de l’Oreille à Paris, l’équipe travaille notamment sur des séquences IRM susceptibles d’apporter des informations complémentaires sur certaines pathologies de la capsule otique.
Mais pour l’analyse extrêmement fine de l’architecture osseuse de l’oreille moyenne, une autre évolution technologique ouvre aujourd’hui de nouvelles perspectives : le scanner à comptage photonique.
Du scanner conventionnel au comptage photonique
Dans un scanner conventionnel, les détecteurs reposent historiquement sur un système à scintillation : les photons X incidents sont convertis en lumière, puis cette énergie lumineuse est à son tour transformée en signal électrique.
Cette double conversion impose certaines limites en matière de résolution spatiale et contribue au bruit de l’image.
La résolution anatomique des scanners conventionnels utilisés couramment se situe autour de 0,6 mm, ce qui constitue déjà une très haute résolution, mais peut devenir limitant lorsque l’on cherche à analyser des structures dont l’épaisseur est elle-même inférieure à cette valeur.
Le scanner à comptage photonique repose sur une technologie de détecteurs différente.
Le Docteur Guillaume Poillon explique que ces détecteurs semi-conducteurs convertissent directement le photon incident en signal électrique. Cette technologie permet d’utiliser des détecteurs plus fins et d’accéder à une résolution spatiale nettement supérieure.

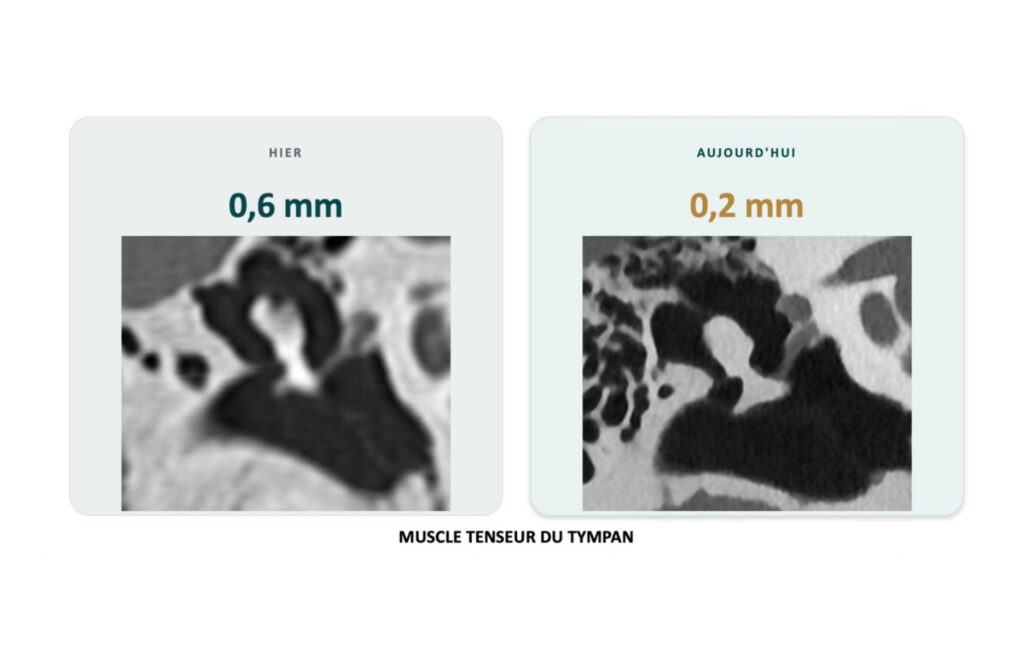

Au sein de la Clinique de l’Oreille à Paris, les reconstructions présentées par le neuroradiologue atteignent ainsi 0,2 mm grâce au scanner à comptage photonique, contre 0,6 mm avec un scanner conventionnel.
0,2 mm : que voit-on réellement de plus ?
Le chiffre n’a d’intérêt que s’il se traduit par une amélioration de la visualisation anatomique … Et c’est précisément ce que montrent les images présentées lors du Cercle ORL !

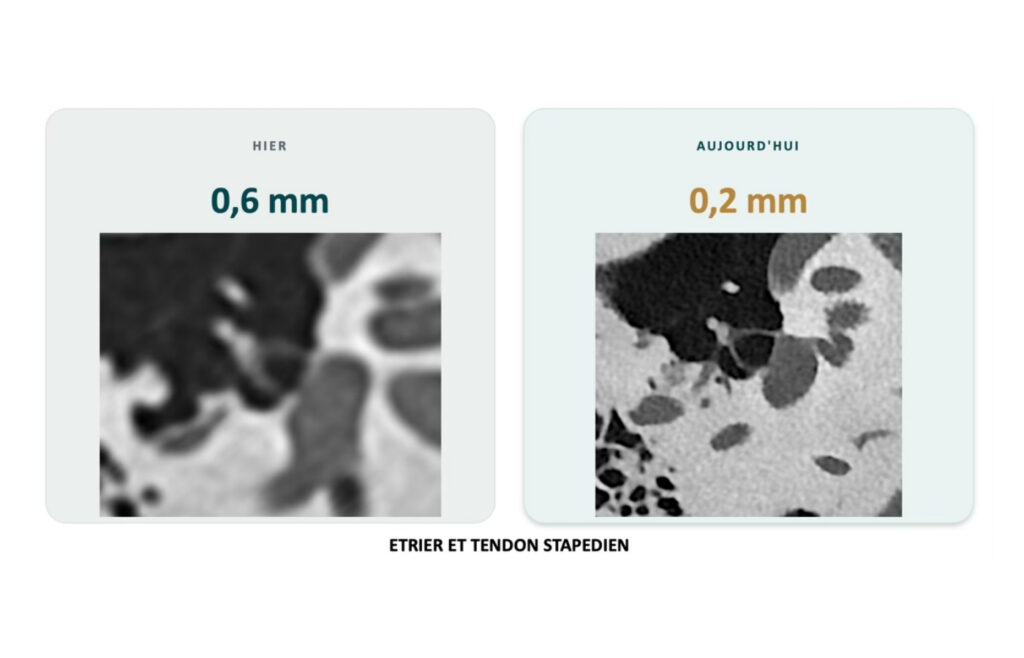

Sur l’étrier, le scanner photonique permet de mieux individualiser les branches antérieure et postérieure, la platine ainsi que le tendon du muscle stapédien.

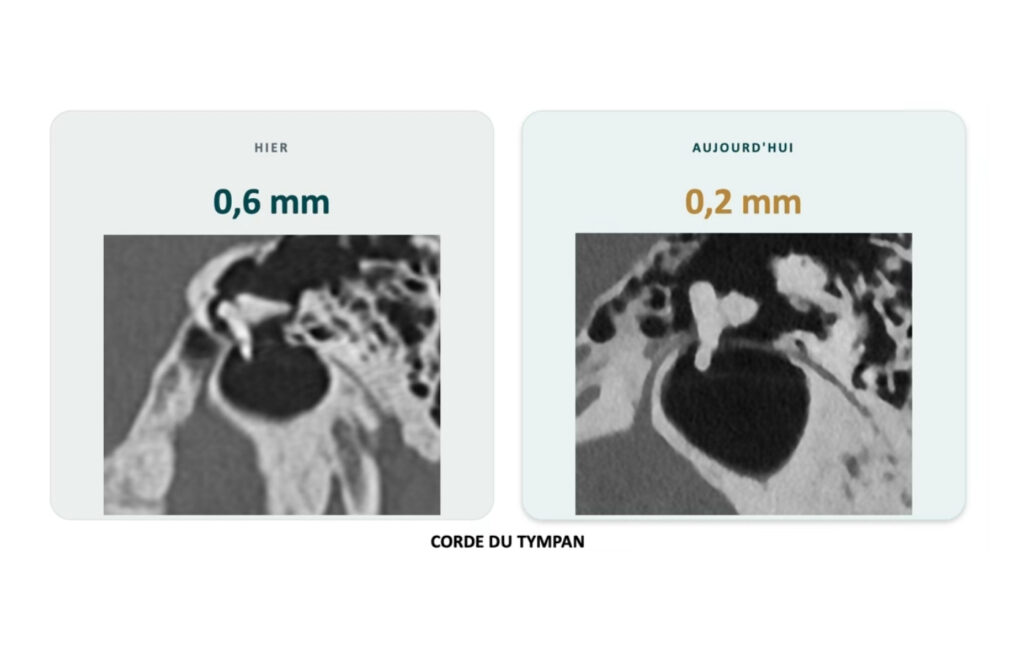

Même constat pour la corde du tympan, structure de quelques dixièmes de millimètre : alors qu’elle peut être difficile à suivre sur un scanner conventionnel, son trajet peut être beaucoup plus précisément analysé sur les images à haute résolution présentées par l’équipe.
Cette précision anatomique n’est pas seulement spectaculaire visuellement. Elle peut apporter des informations utiles au diagnostic.
Otospongiose : mieux identifier et cartographier les foyers
Dans sa présentation, le Docteur Guillaume Poillon est revenu notamment sur le cas de l’otospongiose.
Dans certains cas, les signes radiologiques peuvent être particulièrement discrets. Le radiologue présente notamment le cas d’un patient adressé pour un scanner photonique après qu’un premier scanner conventionnel a été considéré comme normal.

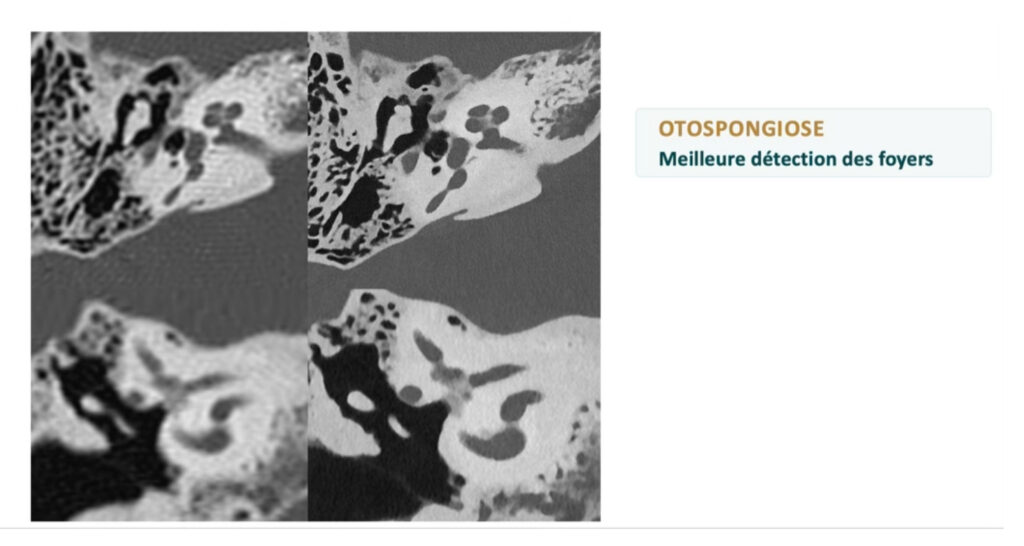

Le scanner à comptage photonique permet ici de mieux mettre en évidence un foyer pré-stapédien, difficile à identifier rétrospectivement sur l’examen conventionnel.
Mais l’intérêt ne réside pas uniquement dans la détection.

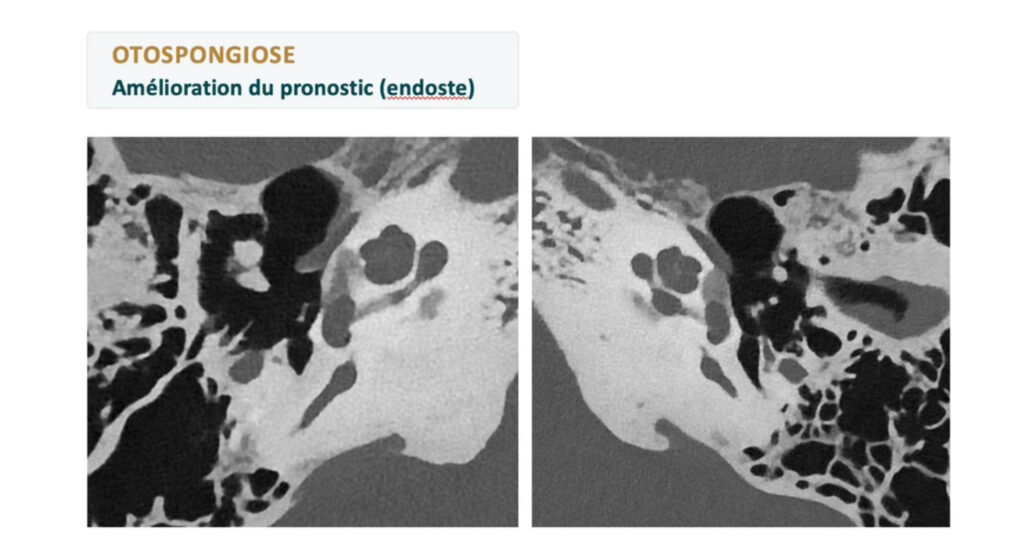

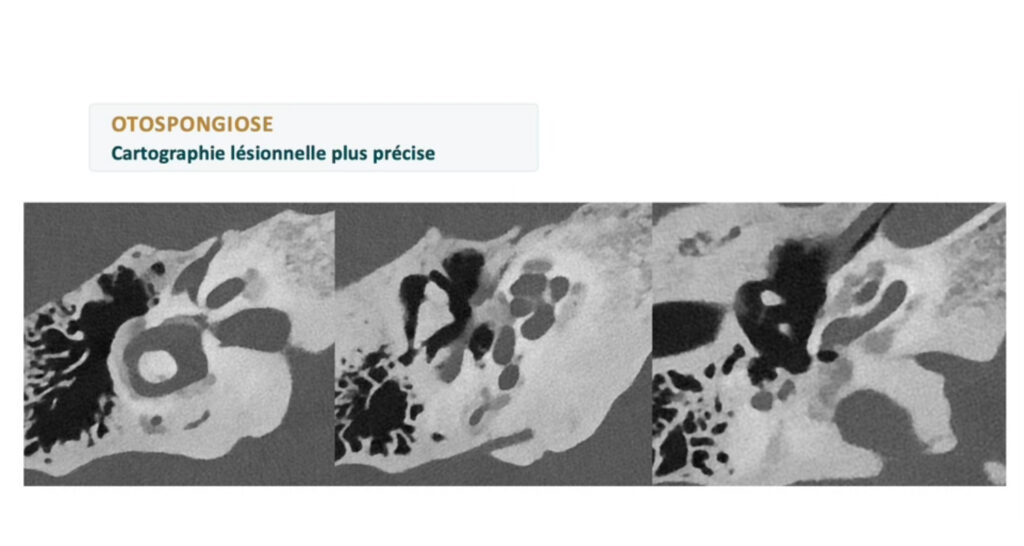

La résolution obtenue permet également de mieux délimiter et cartographier l’extension des foyers, notamment leur rapport avec les différentes structures de l’oreille interne. Guillaume Poillon montre ainsi plusieurs situations dans lesquelles la précision anatomique permet d’analyser plus finement l’extension pré-stapédienne, péri-cochléaire ou labyrinthique d’une atteinte.

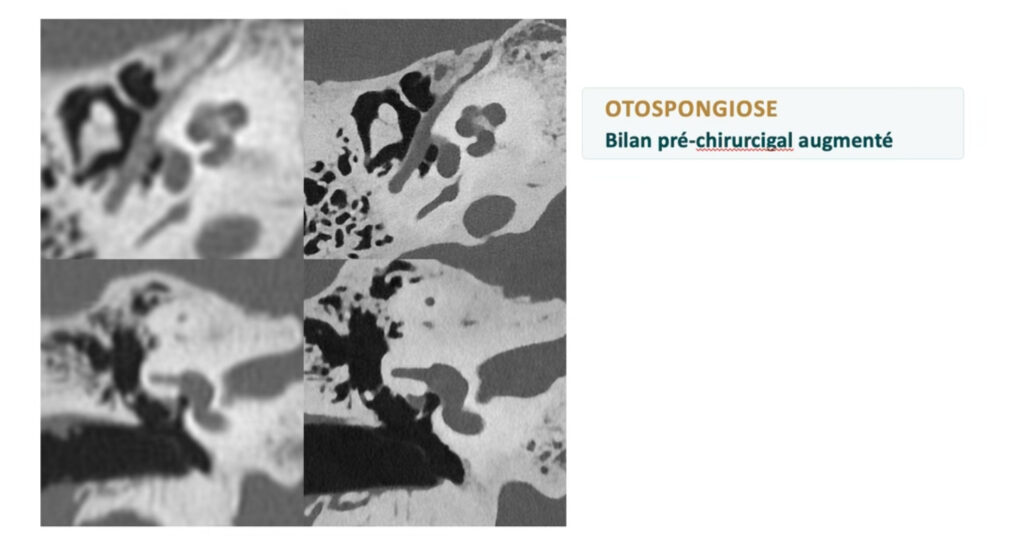

Un apport pour le bilan préopératoire
Cette meilleure représentation anatomique peut également avoir un intérêt avant une intervention chirurgicale. Le cas d’une procidence du nerf facial présenté pendant la conférence en est une illustration.

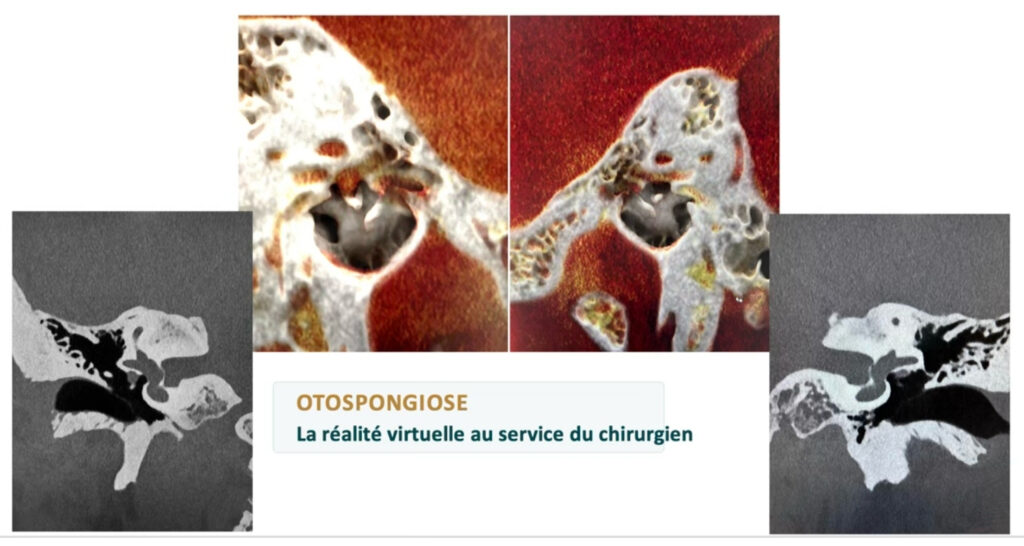

Grâce aux reconstructions volumiques 3D, le radiologue peut proposer au chirurgien une représentation de l’anatomie sous un angle proche de celui auquel il sera confronté au cours de l’intervention.
Le Docteur Guillaume Poillon montre notamment la différence entre une fenêtre ovale libre et une situation dans laquelle le trajet du nerf facial vient partiellement masquer cette fenêtre.
Ces reconstructions ne remplacent évidemment ni l’expertise du chirurgien ni l’analyse des coupes natives, mais elles peuvent apporter une représentation supplémentaire utile à la compréhension de rapports anatomiques complexes.
Et après la chirurgie ?
L’imagerie photonique trouve également des applications en postopératoire.

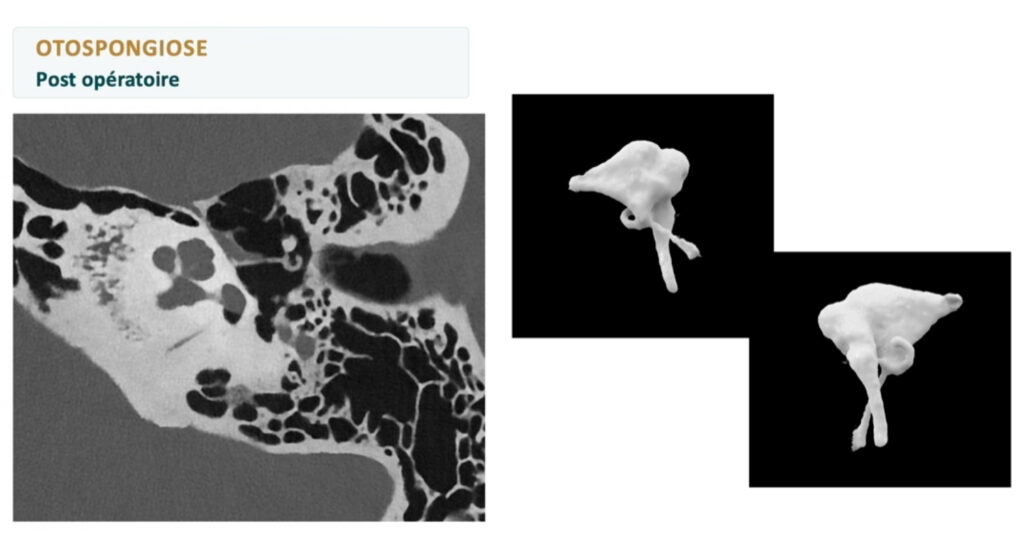

Dans le cadre de la chirurgie de l’otospongiose, le Docteur Guillaume Poillon présente par exemple la possibilité d’identifier plus précisément certaines anomalies de positionnement ou luxations de pistons.
Les reconstructions tridimensionnelles peuvent alors être jointes au compte-rendu et contribuer à faciliter les échanges avec le médecin ORL, mais également l’explication au patient.
Otite chronique et cholestéatome
D’autres pathologies de l’oreille moyenne peuvent bénéficier de cette amélioration de la résolution, grâce au scanner à comptage photonique.

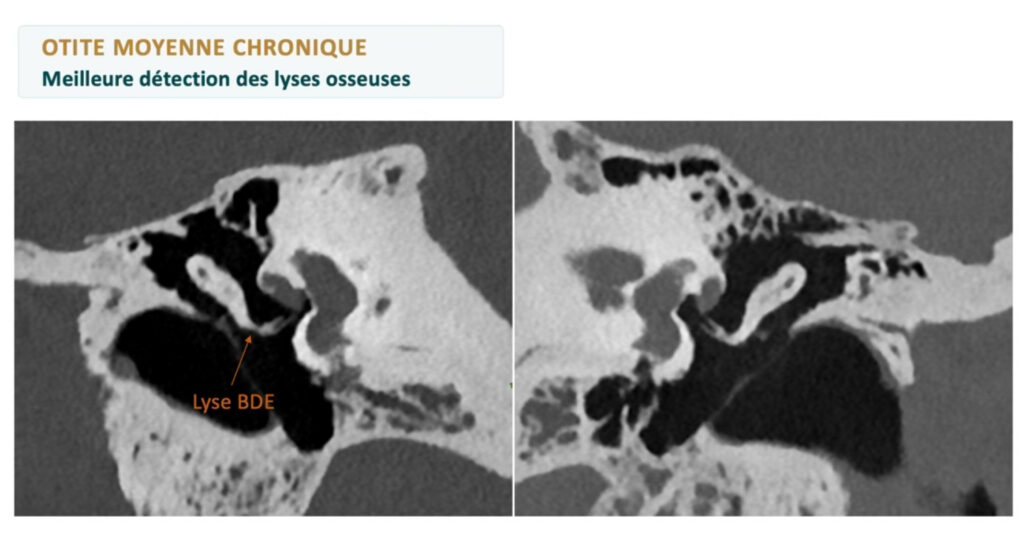

Dans le cas de l’otite moyenne chronique, certaines érosions ossiculaires peuvent être extrêmement discrètes. Guillaume Poillon présente notamment une petite érosion de la branche descendante de l’enclume, visible sur l’examen photonique alors qu’elle ne l’était pas sur le scanner conventionnel antérieur.
Dans le cas du cholestéatome, l’amélioration de la résolution spatiale permet également une analyse plus fine de l’atteinte osseuse.
L’approche peut en outre associer plusieurs modalités : le radiologue présente un exemple de fusion entre les données du scanner haute résolution et celles de l’IRM de diffusion, permettant de confronter l’analyse osseuse à la caractérisation tissulaire apportée par l’IRM.

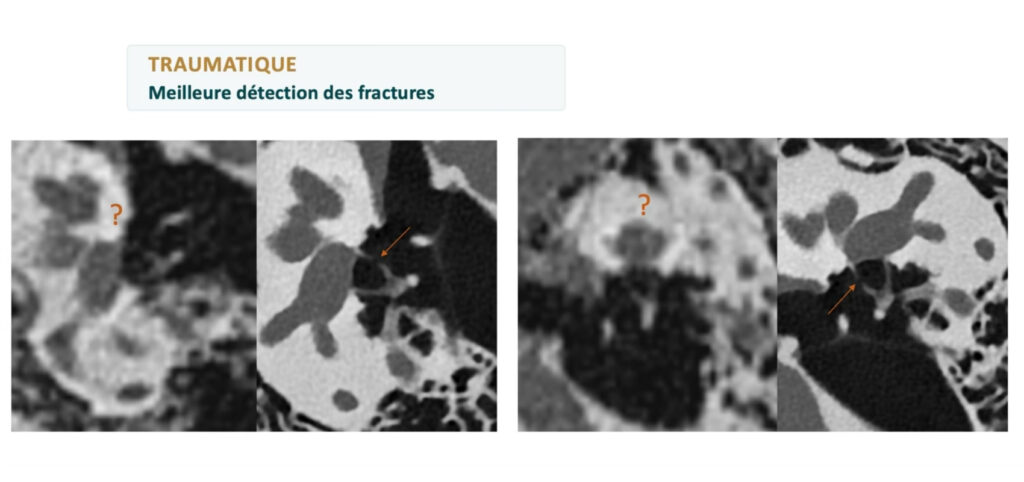

Traumatisme : des fractures jusqu’alors difficiles à voir
L’imagerie post-traumatique constitue un autre exemple particulièrement parlant.
La résolution à 0,2 mm rendue possible grâce au scanner à comptage photonique permet désormais de mieux analyser des structures aussi fines que les branches de l’étrier.

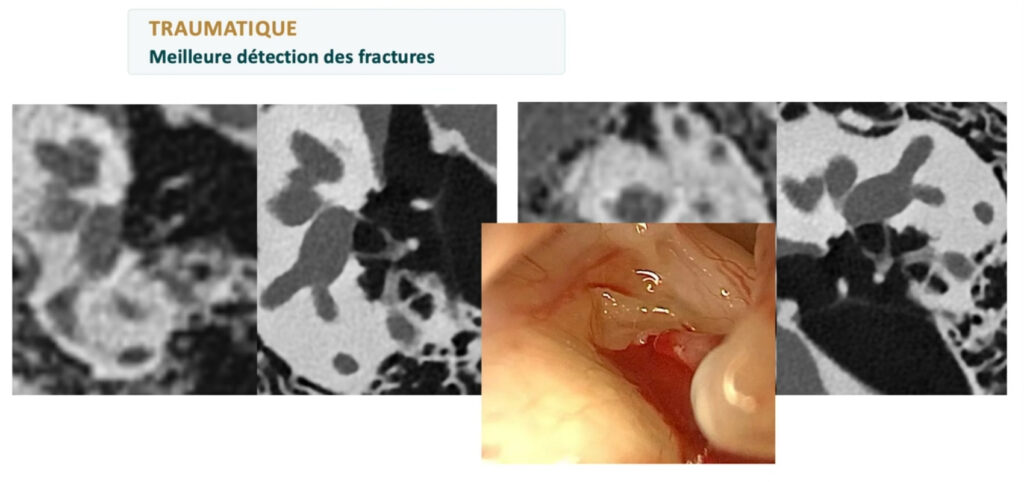

Au cours de son intervention, le Docteur Guillaume Poillon présente notamment le cas d’un patient souffrant d’une surdité de transmission post-traumatique. Le scanner initial avait été considéré comme normal. L’examen photonique met en évidence une solution de continuité de la branche antérieure de l’étrier, avec ensuite une correspondance radio-chirurgicale.
C’est probablement l’un des exemples qui illustre le mieux la notion de « voir l’invisible » : rendre accessible à l’imagerie une anomalie dont les dimensions se situent aux limites de résolution des techniques conventionnelles.
Un intérêt particulier chez l’enfant

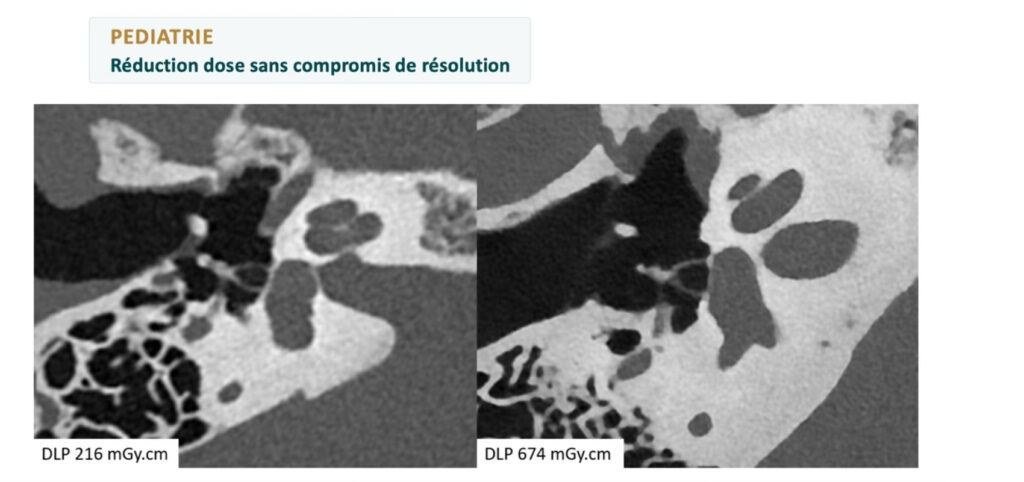

Le Docteur Guillaume Poillon aborde également la question pédiatrique. Au-delà de la résolution de l’image, la question de l’irradiation prend évidemment une importance particulière chez l’enfant.
Dans le cas présenté lors de la conférence, il indique qu’un protocole pédiatrique a permis de réduire fortement la dose par rapport à celle utilisée chez l’adulte tout en conservant une résolution permettant d’identifier de petites anomalies anatomiques.

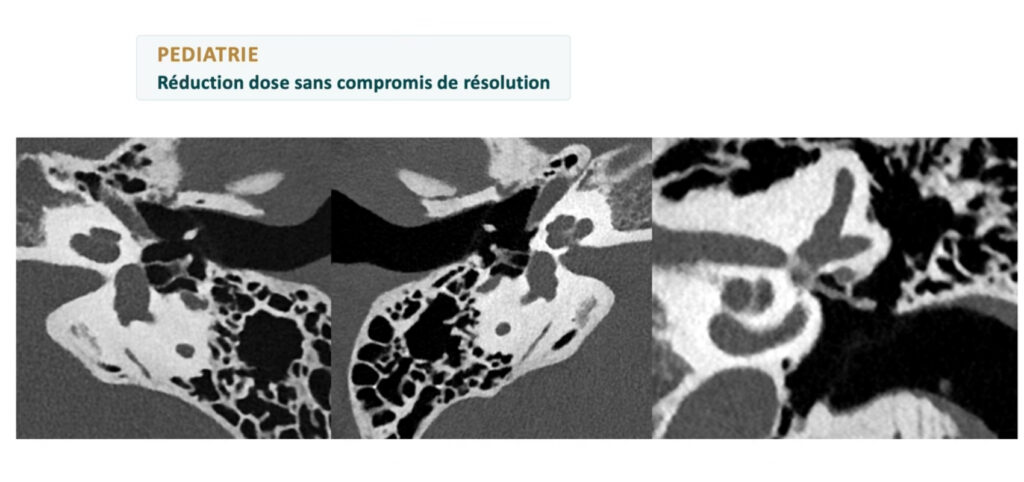

Le cas d’un enfant de neuf ans présentant une surdité de transmission bilatérale illustre la capacité d’un scanner photonique à identifier de petits ponts osseux responsables d’une fixation de l’étrier, après un premier scanner conventionnel interprété comme normal.
Légende photo : l’imagerie photonique révèle de petits ponts osseux responsables d’une fixation de l’étrier de facon bilatérale
Syndromes de troisième fenêtre : préciser l’anatomie

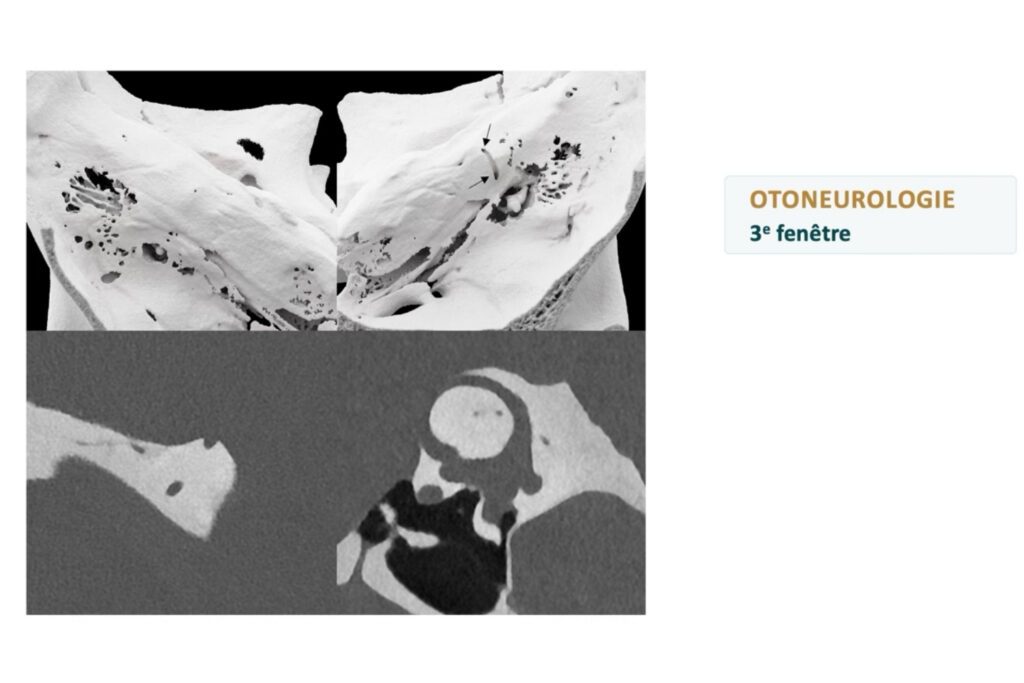

Enfin, le scanner à haute résolution trouve également sa place en otoneurologie, notamment dans l’exploration des syndromes de troisième fenêtre.
Recherche de fistule périlymphatique, déhiscence canalaire et analyse tridimensionnelle de la zone concernée font partie des exemples montrés lors de l’intervention.
Là encore, l’image ne doit jamais être considérée isolément : elle prend tout son sens lorsqu’elle est confrontée à la symptomatologie du patient et aux explorations audiovestibulaires.
Une technologie au service de la décision médicale
Le scanner à comptage photonique ne doit donc pas être réduit à une course à la résolution ou à la production d’images spectaculaires.
La conclusion de Guillaume Poillon est beaucoup plus clinique.
IRM haute résolution et scanner à comptage photonique sont deux technologies différentes, mais poursuivent selon lui un même objectif : repousser les limites de l’imagerie pour améliorer le diagnostic et éclairer les décisions thérapeutiques.
C’est également ce qui donne tout son sens à la proximité entre radiologues et médecins ORL au sein de la Clinique de l’Oreille à Paris : confronter l’image à la clinique, aux explorations fonctionnelles et à la question précise posée par le médecin prescripteur.
Voir davantage n’a de valeur que si cela permet de mieux comprendre ce que l’on voit et d’en faire une information utile pour le patient et sa prise en charge.
Retrouvez ci-dessous l’intervention complète du Docteur Guillaume Poillon et le replay du 164e Cercle ORL Grand Audition
